智能全自动K30平板载荷测试仪1 依据标准

中华人民共和国行业标准《铁路工程土工试验规程》。（TB10202-2010）

2 仪器功能

K 型智能自动 K30 平板载荷测试仪，用于测定路基在静荷载作用下的沉陷值，从而评估路基的承载力和变形量。适用于受静荷载作用的铁路、公路、机场、城市交通、港口、码头及工业与民用建筑的地基施工质量监控检测，智能K30平板载荷测试仪生产厂家规格质优特别适用于场地狭窄地段检测，如路桥（涵）过渡段及路肩的检测，既有线路基等。

通过圆形承载板和加载装置对地面施压测量并计算 Ev1、Ev2、Ev2/Ev1 或地基系数 K30 的值。

基本功能

测试

显示 17 个测试值。可以进行地基系数 K30 的测试。

储存

测试数据及分析处理结果，可存储 240 组的 K30 数据。

打印

在蓝牙微型打印机上打印测试数据、测试曲线等。

系统设置

修改当前的时钟和日期。

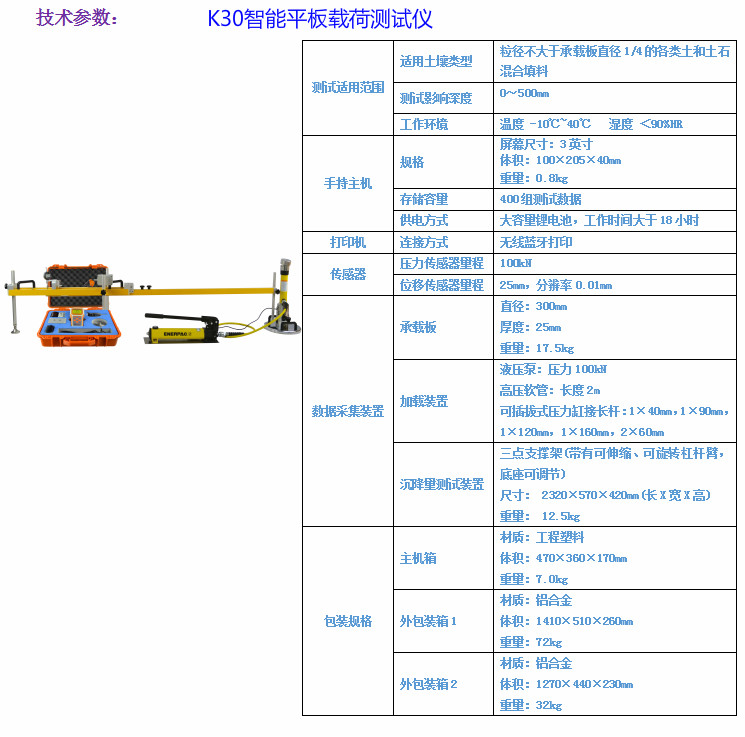

3 技术参数

加载装置

压力泵

压力缸 (最大压力 100KN，冲程 150mm)

油管 (长度 2m)

可插拔式压力缸接长杆(1×40mm,1×90mm，1×120mm，1×160mm，2×60mm)

磁性球接头

荷载板

带水平泡的荷载板 直径： 300mm 厚度： 25mm

位移测试装置

三点支撑架(带有可伸缩杠杆臂，底座可调节)

尺寸： 2320×570×420mm(长×宽×高)

重量： 12.5Kg

位移传感器： 量程 25mm，分辨率 0.01mm，保护等级 IP 42

压力测试装置

100KN压力传感器、压力部件和连接装置

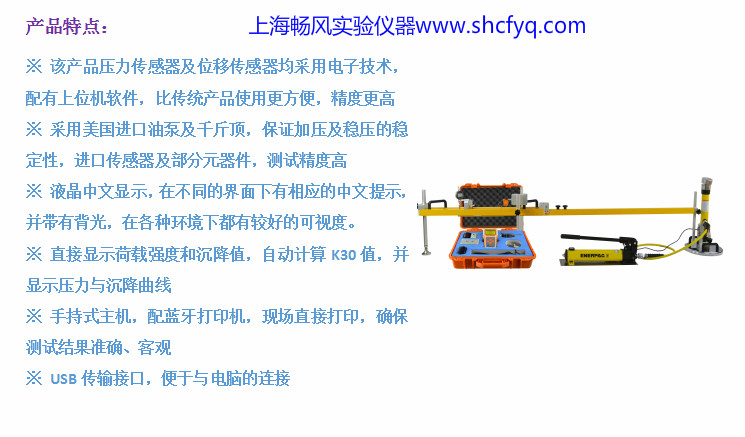

4 仪器系统构成

主要由主机、微型打印机、加载装置和位移测试装置四部分组成
