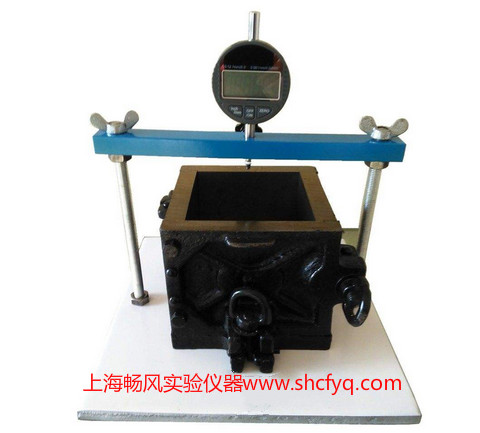

PS-1灌浆用膨胀砂浆竖向膨胀率测定仪
灌浆用膨胀砂浆竖向膨胀率测定仪是根据国标GB 50119-2013 《混凝土外加剂应用设计规范》 本规范适用于普通减水剂、高效减水剂、引气剂、引气减水剂、缓凝剂、缓凝减水剂、缓凝高效减水剂、早强剂、早强减水剂、防冻剂、膨胀剂、泵送剂、防水剂及速凝剂等十四种外加剂在混凝土工程中的应用, 本试验方法适用于灌浆用膨胀砂浆的竖向膨胀率的测定。
一、技术参数:
1. 测试仪器工具应符合下列规定：
2.千分表：量程0-10mm； 精度：0.001mm；
3. 玻璃板：长140mm×宽80mm×厚5mm；
4.钢制压块：直径：70mm，厚5mm，质量：150g；
5. 试模：10mm×10mm×10mm立方体试模,拼装缝应填入黄油，不得漏水；
6.应采用宽60mm，长160mm的铲勺；
7. 捣板：可钢锯条代用
8.钢垫板：长250mm×宽250mm×厚15mm普通钢板。
二、竖向膨胀率测定装置的安装，应符合下列要求：
1、测量支架的垫板和测量支架横梁应采用螺母紧固，其水平度不应超过0.02；测量支架应水平放置在工作台上，水平度也不应超过0.02；
2、 试模应放置在钢垫板上，不可摇动；
3、 玻璃板应平放在试模中间位置，其左右两边与试模内侧边留出10mm空隙；
4、 钢质压块应置于玻璃板中央；
5、 千分表与测量支架应固定牢靠，但表杆应能自由升降。灌浆用膨胀砂浆竖向膨胀率测定仪生产厂家规格质优安装千分表时，应压下表头，宜使表针指到量程的1/2处。
三、灌浆操作应按下列步骤进行：
1、灌浆料用水量按流动度为250±10nirn 的用水量。
2、灌浆料加水搅拌均匀后应立刻灌模，从玻璃板的一侧灌入。当灌到50mm左右高度时，用捣板在试模的每一侧插捣6 次，中间部位也插捣6 次。灌到90mm高度时，和前面相同再做插捣，尽量排出气体。最后一层灌浆料要一次灌至两侧流出灌浆料为止。要尽量减少灌浆料对玻璃板产生的向上冲浮作用。
3、玻璃板两侧灌浆料表面，用小刀轻轻抹成斜坡，斜坡的高边与玻璃相平。斜坡的低边与试模内侧顶面相平。抹斜坡的时间不应超过30s。之后30s内，用两层湿棉布覆盖在玻璃板两侧灌浆料表面。
4、把钢质压块置于玻璃板中央，再把千分表测量头垂放在钢质压块上，在30s内记录千分表读数h0，为使读数。
5、从测定初始读数起，每隔2h 浇水1 次。连续浇水4 次。以后每隔4h 浇水1 次。保湿养护至要求龄期，测定3d、7d 试件高度读数；
6.从测量初始读数开始，测量装置和试件应保持静止不动，并不受振动。
7.成型温度和养护温度均应为20±3℃
四、竖向膨胀率应按下式进行计算：
式中——竖向膨胀率； ε=（h1-h0）/h
h0——试件高度的初始读数（mm）；
ht——试件龄期为t 时的高度读数（mm）；
h ——试件基准高度100（mm）。
试验结果取一组三个试件的算术平均值，计算精确至0.001%。
