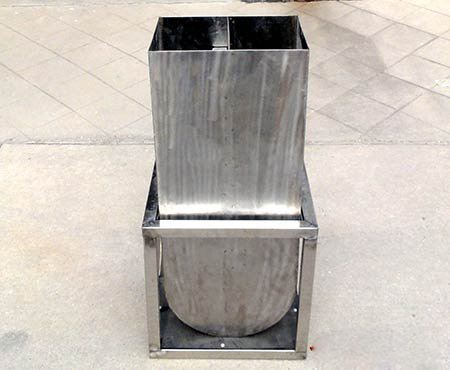

ZMS-U自密实混凝土填充性U型箱 一、产品简介：自密实混凝土填充性U型箱（U型仪）用来评定自密实混凝土和物的填充性。其填充性可通过测量比较U型仪两腔混凝土的高度差来实现。当混凝土在U型仪中流动时，U型仪底部的障碍钢筋可仿真现场实际构件中钢筋对自密实混凝土的阻碍作用。 二、技术数据：长X宽X高 280X200X680mm 三、试验方法 1、这项试验是由日本Taisei公司的技术研究中心发展起来的。有时也被称为“箱型”试验。可用于测量自密实混凝土的填充能力。装置由一个容器组成，容器被中间的隔墙分为两个腔，两部分之间设有一个带滑门的通道。滑门处安装有直径为13mm的钢筋，中心距为50mm。这就是说设置了净间距为35mm的隔栅。左边部分用大约20升混凝土填满，然后升起滑门，混凝土向上流入另一边的空腔。测量混凝土在两边的高度。注意：日本土木学会推荐的是采用相同原理的另外一种设计的箱。 2、试验方法评价 这是一个易于操作的简单试验，但是设备的制造可能有些困难。自密实混凝土填充性U型箱生产厂家质优它提供了一个对于混凝土填充性能的很好的直接评价方法－这是混凝土必须要做的－这是根据对通过能力的更高要求而进行改进的。钢筋间隔为35mm时，可能要考虑过于密集的问题。这个问题使填充高度小于30cm也是可以接受的。 3、设备U型箱，坚硬不吸水材料制成，需要大约20升混凝土，通常方法取样。将仪器水平放在坚硬地面上，确定滑门可以自由开关。打湿装置内表面，排除多余水将装置的一个空厢充满混凝土静止1分钟提起滑门，使混凝土流入另外一边混凝土静止后，测量先前填充混凝土的箱体内的混凝土高度，取两个点测量，计算平均值（H1）.再测量另外一部分的混凝土高度（H2）。计算H1-H2,即填充高度。整个试验要在5分钟内完成。 4、试验结果说明：如果混凝土可以像水那样自由流动，静止时将保持水平，因此H1－H2=0。所以，试验值，即填充高度，越接近零，混凝土的流动和通过能力越好。
