JDM-1I型土壤电动相对密度仪 电动土壤相对密度仪
一、电动土壤相对密度仪本仪器符合《土工试验规程》SL237-1999,《公路土工试验规程》JTJ051-93标准,本仪器适用于颗粒直径小于5mm的无凝聚土,且粒径2-5mm的试样质量不大于试样总质量的15%,以测定土的最大密度和最小孔隙比,用于计算其相对密度。

仪器用途：
本仪器适用于颗粒直径小于5mm的无凝聚土,且粒径2-5mm的试样质量不大于试样总质量的15%,以测定土的最大密度和最小孔隙比,用于计算其相对密度。
二、主要技术指标：
1、金属容器 250ml,内径5cm,高12.7cm,防护筒 ；
2、击锤 锤质量1.25Kg,落高15cm,锤直径5cm、32次/min ；
3、振动锤 各155次/min ；
4、定时范围 0-15min ；
5、功率 120W ；
6、电源 220V 50Hz ；
三、结构：

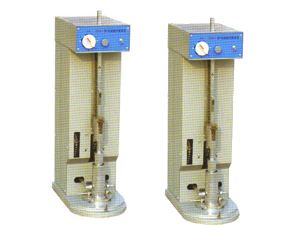

本仪器主要由机身、控制面板、传动机构、量筒、振动锤等零部件组成。

四、调试方法：
1、开箱后，按装箱单内容核对清单。
2、将仪器放置于平整的水泥地面上，JDM-1I型电动土壤相对密度仪 土壤相对密度仪厂家质量优检查定位板是否松动，如松动，用扳手拧紧。提起锺杆，在试样筒中放入木垫块，放下锺杆。
3、插上电源，按下仪器右侧面电源开关，将定时器定时在1--2分钟上，按下启动开关，仪器开始运行。
五、注意事项：
1、仪器必须安装平稳，且周围环境干燥。
2、仪器机壳必须可靠接地，电源电压为：220，50HZ.
3、每次取出或装上容器前必须将锤头放下，以免砸伤人身，切记。
4、仪器上盖请勿放物件。
5、使用一段时间后，适当调节链条松紧及拧紧击实锤上的各种紧固件。
6、仪器传动部分需定期加油润滑。
六、使用方法：
1、插上电源，打开仪器右侧面电源开关。
2、提起击杆，直至固定销插入击杆，保证击杆不会下落。这时拧松金属容器两边的锁紧螺钉，抽出金属容器，按规范要求，装入土样。将容器推入定位板中，并拧紧锁紧螺钉。然后一手扶住击杆一手拉出固定插销慢慢放下击杆。
3、打开启动开关，仪器即进入待工作状态。
4、转动定时器至所需时间位置，仪器即开始工作。
5、试验结束，按《土工试验规程》（SL237--99）《相对密度试验》（SL237--010-99）方法进行测算。
6、击实完成后，将锺头放下，拧松锁紧螺钉，将金属容器及护筒抽出。
7、试验结束后，清扫仪器上剩土，关电源开关，取下电源插头，罩上防尘罩。
